БЭЗ — блок электропривода задвижек

Блоки электроприводов задвижек типа БЭЗ предназначены для управления электроприводами задвижек в электрических цепях переменного тока напряжением 380 В частоты 50 и 60 Гц, постоянного тока напряжением до 220 В. Имеют различные варианты исполнений в зависимости от количества и типа соединителей.

Блоки служат для подключения электроприводов задвижек к распределительным устройствам и в качестве поста местного управления (если это предусмотрено схемой).

Блоки электроприводов задвижек БЭЗ изготавливаются в соответствии с техническими условиями производителя. Параметры уточняются по опросному листу и ТЗ заказчика.

Блоки электроприводов задвижек предназначены для использования в системах автоматизации технологических процессов на АЭС, ТЭС и других промышленных объектах, в пожарных системах, в трубопроводах, транспортирующих химические вещества, и пр.

• высота установки над уровнем моря — не более 2000 м (при высоте более 1000 м номинальные токи шкафов с вводными выключателями снижаются на 10%);

• климатическое исполнение и категория размещения по ГОСТ 15150-96 — УХЛ4;

• эксплуатация в крытых помещениях с отоплением и искусственной вентиляцией (регулируемая температура, отсутствие низких температур, низкая концентрация пыли);

• температура воздуха окружающей среды: от +1 °С до +35 °С;

• относительная влажность: 60% при 20 °С, 80% при 25 °С;

• установленный срок службы БЭЗ — не менее 15 лет;

• гарантийный срок — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня изготовления.

XXX-Х1-Х2-Х3-Х4-Х5

• XXX — буквенное обозначение: БЭЗ — блок электропривода задвижки; УКП — узел коммутации привода;

• Х1 — исполнение по наличию кнопок управления: 0 — нет кнопок; 2, 3 — имеются две (три) кнопки;

• Х2 — обозначение по типу привода: 1 — привод ОАО «Тулаэлектропривод», ОАО «АБС ЗЭиМ Автоматизация» типа А, Б, В, Г, Д; 2 — привод ОАО «Тулаэлектропривод» типа М; 3 — привод арматуры Чеховского завода энергетического машиностроения (ЧЗЭМ);

• Х3 — исполнение по виду подключения контрольного кабеля: Ш — штепсельный разъём (приводы «Тулаэлектропривод», «АБС ЗЭиМ Автоматизация»); С — сальниковый ввод (те же приводы); ВЗ — сальниковые вводы электропривода запорной арматуры ЧЗЭМ; ВР — сальниковые вводы электропривода регулирующей арматуры ЧЗЭМ;

• Х4 — исполнение по степени защиты: IP54 либо иное по требованию заказчика;

• Х5 — вид климатического исполнения и категория размещения: УХЛ3 — эксплуатация в помещениях, где колебания температуры и влажности существенно меньше, чем на открытом воздухе; рабочая температура от −45 °С до +40 °С.

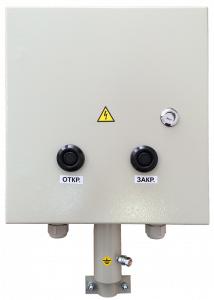

Блок состоит из корпуса и крышки, установленной на петлях. Крышка открывается на 180 градусов. Между корпусом и крышкой установлена уплотняющая прокладка из резины. На крышке установлены замок и три кнопки для местного управления задвижками. В корпусе на DIN-рейке установлены соединители винтовые: 24–50 клемм соединителя на 16 А (контрольный кабель) и 3–4 клеммы на 25 А для подсоединения сети к двигателю задвижки.

Для внешних соединений проводов на задней стенке корпуса установлены три кабельных зажима или штепсельные разъёмы. По требованию заказчика в комплект поставки БЭЗ и УКП может быть включён кабель для подключения к электроприводу.

Блоки устойчивы к воздействию дезактивации наружной поверхности, а также к воздействию синусоидальной вибрации в диапазоне частот 5–100 Гц с амплитудой ускорения 1,0g. Блок устанавливается на трубе Ø40 или Ø48 мм.

• изделие в комплектации согласно заказу;

• ключ на каждый тип замка — 1 шт.;

• паспорт и руководство по эксплуатации — 1 шт.;

• сертификат соответствия (копия) — 1 шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
